یکی از تجهیزات کلیدی و ضروری در خطوط پرسکاری، برشکاری و شکلدهی ورق فلزی، دستگاه رول بازکن است. وظیفه اصلی این دستگاه، نگهداری کویل (رول) ورق فلزی و باز کردن تدریجی و کنترلشده آن برای تغذیه به دستگاههای بعدی خط تولید مانند فیدر، لولر و پرس میباشد. انتخاب نوع مناسب رول بازکن تأثیر مستقیم بر کیفیت محصول نهایی، سرعت تولید و ایمنی خط دارد.
در صنعت فلزات، به ویژه در تولید و پردازش ورق های فلزی، فرآیند بازکردن و صاف کردن کویل های ورق از اهمیت بسزایی برخوردار است. این فرآیند ابتدایی، پیش زمینه ای اساسی برای سایر مراحل تولید و پردازش محصولات فلزی از قبیل برش، شکل دهی و پرس است. در این مقاله به بررسی فرآیند باز و صاف کردن کویل ورق استیل پرداخته و سپس به معرفی دستگاه رول بازکن و صاف کن متناسب با این نیازها پرداخته خواهد شد.
قبل از هر چیز، باید به چالشهایی که در فرآیند بازکردن کویلهای ورق ممکن است به وجود آید، پرداخت. یکی از اصلیترین چالشها، کنترل فرآیند باز شدن رول یا کویل ورق است. در صورتی که این فرآیند به درستی کنترل نشود، ممکن است ورق دچار تابیدگی و پیچش شود که در نهایت منجر به آسیب دیدن مواد اولیه خواهد شد. همچنین، اگر اقدامات ایمنی مناسب انجام نشود، باز کردن رول ها میتواند خطرناک باشد و موقعیت های خطرناکی برای اپراتورها ایجاد شود.
زمانی که ورق باز شده از کویل دچار تنیدگی و پیچش میشود، صاف کردن آن به یک فرآیند زمان بر و کارآمد نیاز خواهد داشت. لذا دقت در باز و صاف کردن کویل در رول بازکن اهمیت بسیاری دارد. این فرآیند بازکردن رولها میتواند مستقیماً تأثیرگذار بر کیفیت ورقهای حاصل شده داشته باشد و وارد مراحل بعدی تولید شود.
برای کسب اطلاعات بیشتر همین حالا با ما تماس بگیرید.
شماره های تماس با ما:
02155278614 – 09120282151 – 02166570679 – 09123399652
در اینجا به معرفی یک دستگاه حیاتی در این فرآیند، یعنی “رول بازکن و صافکن ورق ها فلزی” میپردازیم. این دستگاه یک نقش بسیار مهم در ابتداییترین مرحله تولید ورق استیل دارد و به طور کلی دارای ویژگیها و قابلیتهای زیر است:

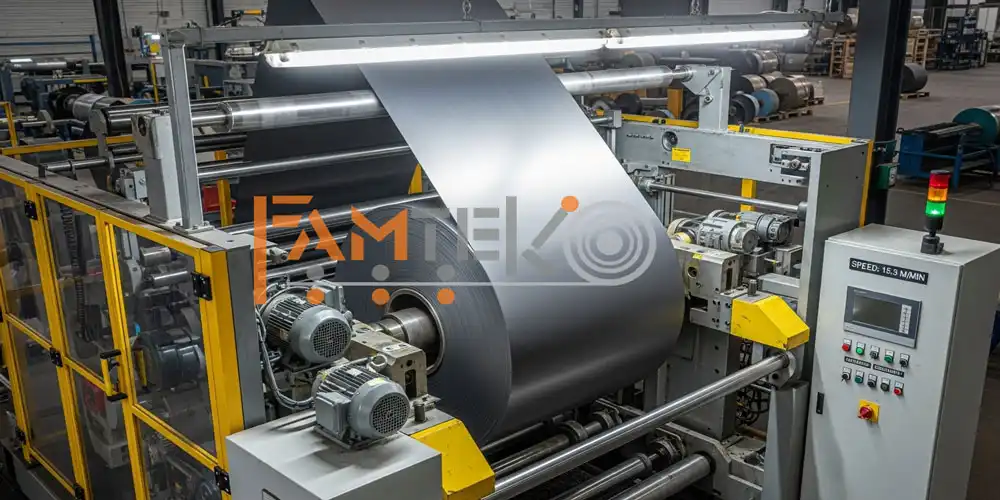

دستگاه رول بازکن توانایی باز کردن انواع رول های فلزی را دارد. از طریق یک سیستم مکانیکی و قدرتمند، رول ها با دقت و کنترل شده از حلقه کویل خارج میشوند.
پس از باز شدن رول، دستگاه اقدام به صاف کردن ورق میکند. این صفحه های ورق فلزی، که ابتدا دچار تابیدگی و پیچش شده بودند، به کمک یک سری غلتکهای نورد در دستگاه صاف میشوند.
دستگاه رول بازکن با داشتن سیستم های کنترلی پیشرفته، فرآیند باز و صاف کردن را به دقت و کارایی بالا انجام میدهد. این کنترل ها شامل تنظیمات فشار غلتکها، سرعت باز شدن رول ها، و دیگر پارامترهای مرتبط است.
در طراحی دستگاه رول باز کن، ایمنی اپراتورها نیز مد نظر قرار گرفته است. استفاده از سنسورها و سیستمهای هشدار ممکن است از وقوع حوادث جلوگیری کرده و ایمنی اپراتورها را تضمین کند.
دستگاه رول باز کن مجهز به سامانه های گزارش گیری است که اطلاعاتی از فرآیند باز و صاف کردن را ثبت میکند. این اطلاعات میتوانند برای نظارت و بهینهسازی فرآیند به کار گرفته شوند.
انتخاب نوع مناسب رول بازکن تأثیر مستقیم بر کیفیت محصول نهایی، سرعت تولید و ایمنی خط دارد.
سادهترین و پرکاربردترین نوع رول بازکن است. کویل ورق فلزی روی یک محور (مَندرل) قرار میگیرد و با چرخش کنترلشده، ورق به تدریج باز میشود. این مدل برای کویلهای سبک تا متوسط (معمولاً تا وزن ۵ تن) مناسب بوده و در خطوط تولید قطعات خودرو، لوازم خانگی و بشکهسازی کاربرد فراوان دارد.
این دستگاه دارای دو محور است که امکان بارگذاری همزمان دو کویل را فراهم میکند. هنگامی که ورق یک کویل تمام میشود، بلافاصله کویل دوم وارد مدار میشود و زمان توقف خط تولید به حداقل میرسد. برای خطوط تولید انبوه با سرعت بالا مثل خطوط تولید قوطیهای فلزی و بدنه لوازم خانگی بسیار ایدهآل است.
در این نوع، سیستم هیدرولیک وظیفه باز و بسته شدن فکهای مَندرل، کنترل کشش ورق و ترمز را بر عهده دارد. رول بازکن هیدرولیکی برای کویلهای سنگین (از ۵ تا ۳۰ تن و بالاتر) و ورقهای ضخیم فولادی، استیل و استنلس استیل طراحی شده و دقت و قدرت بسیار بالایی دارد.
مجهز به الکتروموتور و سیستم کنترل سرعت (اینورتر) است که باز شدن ورق را با سرعت ثابت و یکنواخت تضمین میکند. این ویژگی از ایجاد شلی یا کشش بیش از حد ورق جلوگیری کرده و برای ورقهای آلومینیوم، مس و برنج که حساسیت سطحی بالایی دارند، اهمیت ویژهای دارد.
در این طرح، کویل به جای قرارگیری روی محور، داخل یک گهواره (دو غلتک بزرگ) قرار میگیرد. بارگذاری کویل بسیار سادهتر و سریعتر بوده و نیازی به جرثقیل پیچیده نیست. این مدل برای کویلهای با قطر داخلی متغیر و خطوط تولید با تنوع محصول بالا مناسب است.
انتخاب صحیح رول بازکن، بهرهوری خط تولید را افزایش داده و هزینههای نگهداری و ضایعات ورق را بهطور چشمگیری کاهش میدهد.
ماشین رول بازکن از مجموعهای از اجزای مکانیکی، هیدرولیکی و الکتریکی تشکیل شده که هماهنگی آنها باعث باز شدن کنترلشده و یکنواخت کویل ورق فلزی میشود. شناخت این اجزا برای انتخاب، بهرهبرداری و نگهداری صحیح دستگاه ضروری است.
قلب دستگاه رول بازکن است. کویل ورق فلزی روی مندرل نصب میشود. مندرل دارای فکهای قابل انبساط است که با باز شدن، کویل را محکم نگه داشته و از لغزش آن جلوگیری میکند. جنس مندرل معمولاً از فولاد سختکاریشده است تا در برابر وزن و فشار کویلهای سنگین مقاومت کند.
وظیفه کنترل سرعت باز شدن ورق و جلوگیری از شل شدن بیش از حد آن را دارد. سیستم ترمز میتواند مکانیکی، هیدرولیکی یا الکترومغناطیسی باشد. تنظیم دقیق ترمز باعث حفظ کشش مناسب ورق و جلوگیری از آسیب سطحی به ورقهای حساس مانند آلومینیوم و مس میشود.
در رول بازکنهای موتوردار، الکتروموتور نیروی چرخش مندرل را تأمین میکند. سرعت موتور معمولاً توسط اینورتر کنترل شده و با سرعت خط تولید هماهنگ میشود.
سازه فولادی مستحکمی که تمام اجزا روی آن نصب شده و وزن کویل را تحمل میکند.
روی سطح بیرونی کویل فشار وارد کرده و از باز شدن ناگهانی و فنری ورق جلوگیری میکند. این قطعه بهویژه برای ورقهای ضخیم فولادی و استنلس استیل اهمیت بالایی دارد.
شامل تابلو برق، سنسورها و PLC است که عملکرد هماهنگ تمام اجزا را مدیریت میکند.
رول بازکن به عنوان اولین تجهیز در خطوط پیوسته فرآوری ورق فلزی، نقش کلیدی در تغذیه مداوم و کنترلشده ورق به دستگاههای بعدی ایفا میکند. کاربردهای این دستگاه در صنایع مختلف بسیار گسترده است.
در خطوط پرسکاری بدنه خودرو، رول بازکن وظیفه تغذیه ورق فولادی و گالوانیزه را بر عهده دارد. ورق پس از باز شدن توسط رول بازکن، از طریق انواع فیدر پنوماتیک و سروو به پرسهای هیدرولیک و مکانیک منتقل میشود. تولید درب، سقف، گلگیر و شاسی خودرو بدون هماهنگی رول بازکن و فیدر امکانپذیر نیست.
در تولید بدنه یخچال، ماشین لباسشویی، اجاق گاز و کولر، ورقهای رنگی و استیل توسط رول بازکن به خطوط برش و فرمدهی هدایت میشوند.
تولید ساندویچ پانل، ورق شیروانی، ورق ذوزنقه، سینی کابل و پروفیلهای سقف کاذب همگی نیازمند رول بازکن در ابتدای خط تولید هستند.
در خطوط تولید قوطیهای فلزی، درب بطری، ظروف یکبار مصرف آلومینیومی و بشکه، رول بازکن ورق آلومینیوم و حلب را به دستگاههای شکلدهی تغذیه میکند.
در کارخانجات تولید لولههای درزجوش، پروفیلهای صنعتی و قوطیهای ساختمانی، رول بازکن ورق را به دستگاه نوارزنی یا مستقیماً به خط فرمدهی لوله منتقل میکند.
سایر کاربردها
صنایع الکترونیک، تولید ترانسفورماتور، رادیاتور، مبدلهای حرارتی و حتی صنایع غذایی از رول بازکنهای مخصوص ورقهای نازک و حساس استفاده میکنند.
دستگاه رول بازکن و صاف کن ورق استیل یکی از ابزارهای اساسی در صنعت فلزات است که در فرآیند تولید ورقهای استیل بسیار حیاتی است. این دستگاه با ایجاد یک فرآیند کنترل شده از بازکردن و صاف کردن رول ها، به بهبود کیفیت و کارایی فرآیند کمک میکند. همچنین، با توجه به ایمنی اپراتورها و قابلیت های گزارش گیری، به بهره وری و اطمینان از فرآیند کمک میکند.
